円筒のような簡単なものでも、図面を描かずに作るのは難しいです。 世の中には特殊な才 能を持った人もいて、微妙な形状でもいきなり作り始めたりするそうですが、もちろん私には無理です。
　その代わり、CADで図面を描くのは慣れています。 3Dオブジェクトの断面を大量に作るのはVectorWorksの得意とするところです。 最初は単純な図形がいいので、球を作ることにしました。

　球は単純な図形ですが、ブロックで作るのは簡単ではありません。 直径30ポッチの球でも40断面（対称なので図面は20断面）が全て違います。

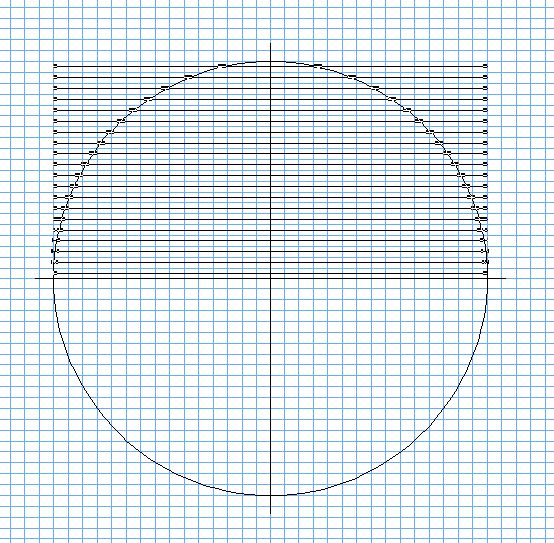

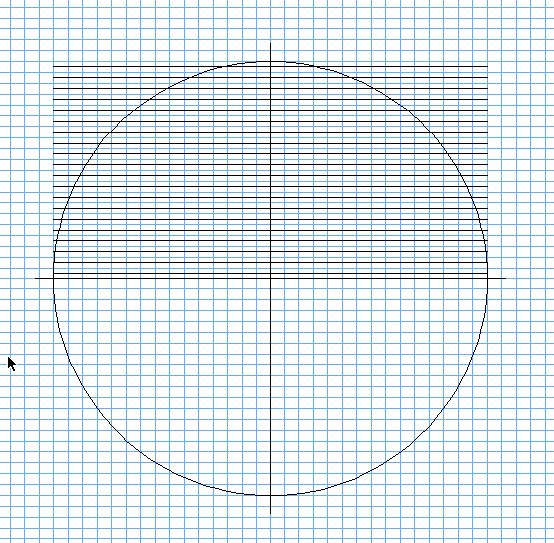

断面形状は円です。 ３Dで球体を作って断面を切ることも出来ますが、最初は普通に円を描くことにします。 断面は水平面で切るので、断面の半径を得るために正面図（側面でも同じ）を描きます。 縮尺は１／１、単位はミリです。 スナップ・グリッドはx=2.0、y=1.5に、レファレンス・グリッドはx=4.0、y=3.0に設定します。 ブロックの中心に合わせて断面を切るので、Y=1.5から３ミリおきに水平線を描、円で切断します。

　

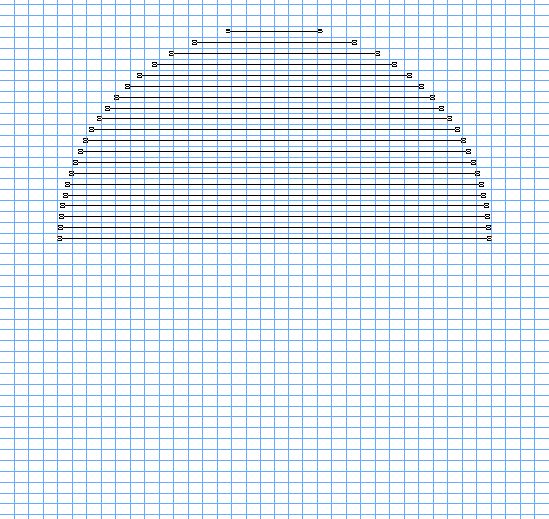

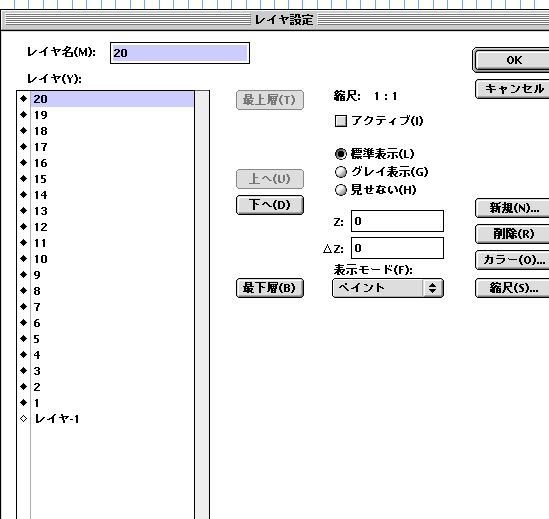

切断面のレイヤを作り、線を各レイヤに移動します。 レイヤ表示は他のレイヤを「表示／スナップ／編集」にします。

　

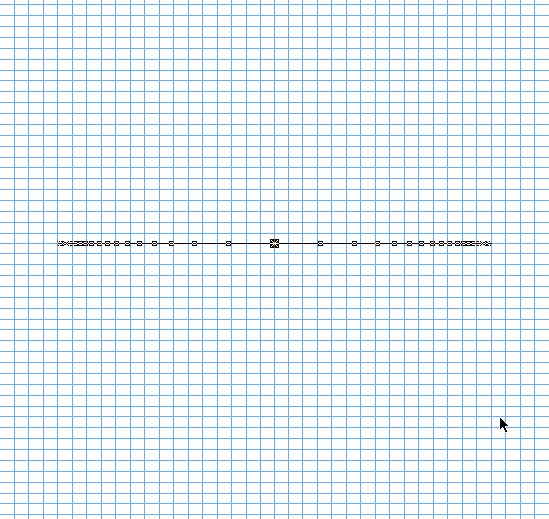

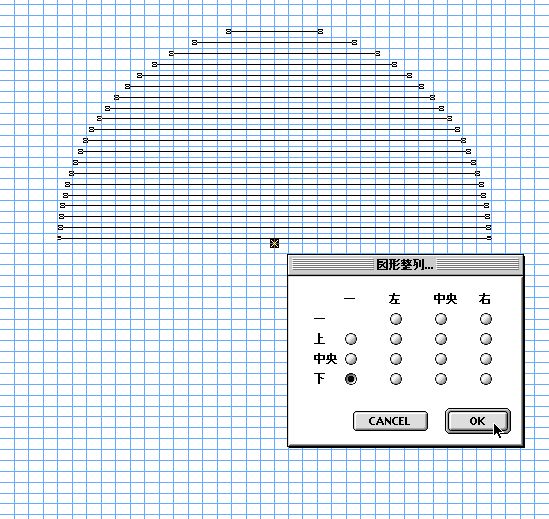

(0, 0)に基準点を置き、図形整列で全ての線をY=0の位置に移動させます。

　

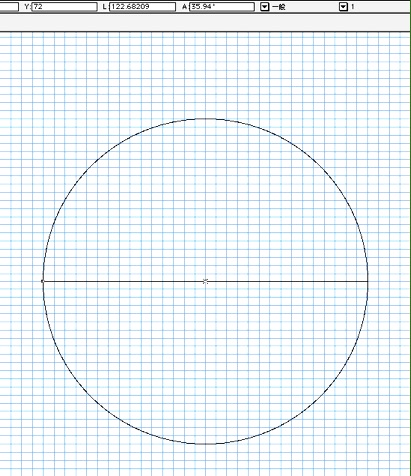

他のレイヤを「隠す」にして、レイヤ「1」〜「20」に円を描きます。
（下の画像をクリックすると、全断面をQuickTimeムービーで確認出来ます。 この動画はVectorWorksの操作をリアルタイムで記録したものです。 このように表示レイヤを切り替えながら確認出来るので、断面が多いものはVectorWorksでやるのが楽です。）

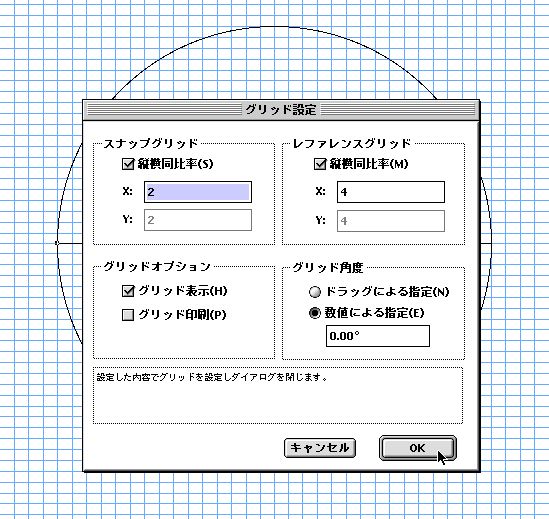

ブロックを配置するので、スナップ・グリッドを2.0、レファレンス・グリッドを4.0に設定します。
この４×４の格子にブロックの位置を合わせます。

　

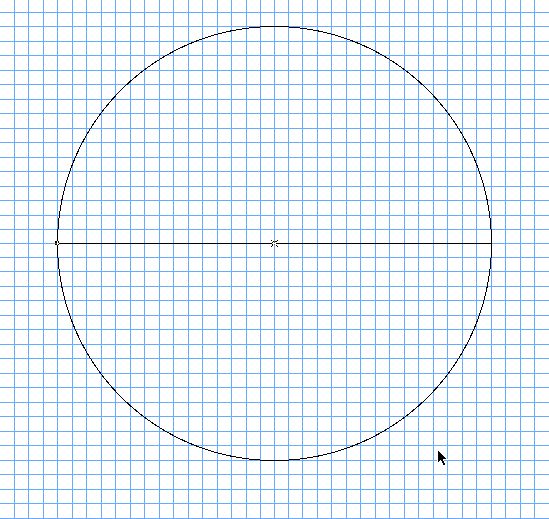

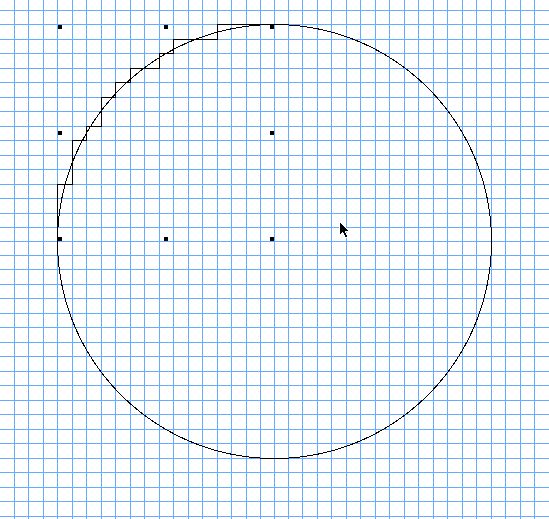

スナップ設定を「グリッドスナップ」と「図形スナップ」だけONにして、円に合わせた多角形を描きます。
格子の中央（拡大すると点があります）が円の中にあればブロックあり、円の外ならブロックなしです。
この線がブロックの外側の線になります。

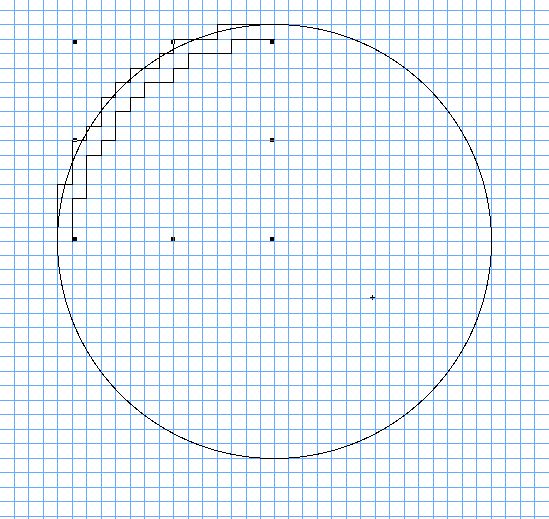

オフセットツールで４ミリ内側にブロックの内側の線を作ります。
（下の画像をクリックすると、全断面をQuickTimeムービーで確認出来ます。）




ここまでが球を作るのに最低限必要な情報です。
上下のブロックの重なりを調節しながら作るなら、この図からでも球は作れます。

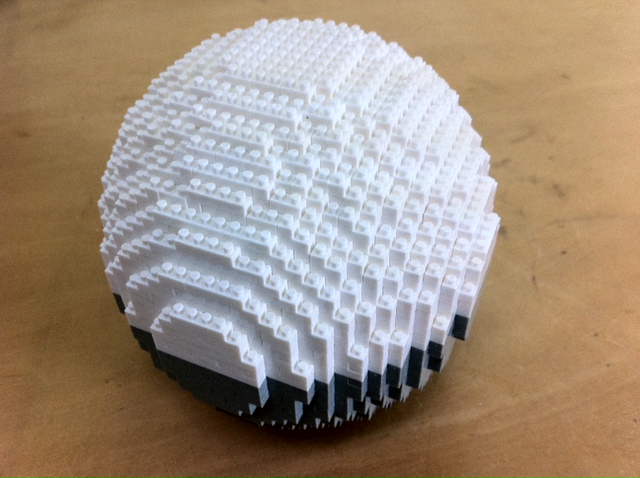

球を作る場合、上下の半球を別々に作ってから最後に合体させます。
下から上まで一体で作って行き、天辺の部分だけ別に作って蓋をするのでは上手くいきません。
天辺の部分を組むときは内側からも押さえる必要があるので、どこかで分割する必要があります。
ブロックの断面変化が無い方が合体しやすいので、真ん中で分割するのが無難です。


ここから先は 「nanoblockとVectorWorks(2)」 で説明します。
